FTC333G触控按键芯片

FTC333G是专业的触摸按键处理芯片，采用最新高精度数字电容测量技术，能做到防各种干扰、防面板水迹影响、适应各种电源供电等。FTC333G最大能支持到8个触摸按键,输出采用类似红外遥控格式的编码，使用1根线通讯，用户可以调整灵敏度。适用各种电器、数码类电子产品的应用。

触摸按键的工作原理（为什么能“隔空”感知手指）

电容触摸的本质是检测寄生电容的变化。电路板上的一块铜箔电极对地存在一个几 pF 到几十 pF 的寄生电容；人体是接地的导体，手指靠近面板时，与电极之间耦合出额外的对地电容，等效于电极电容增大了几百 fF 到几 pF。芯片的任务就是把这么微小的 ΔC 从基线里分辨出来：

• 数字电容测量：用开关电容/电荷转移等电路把电容量变成可计数的数字量（比如让固定电流充放电、数振荡周期），周期性采样得到每个键的“电容读数”；
• 基线自动跟踪：温度、湿度、面板贴装差异都会让基线缓慢漂移。芯片持续用慢速低通跟踪基线，只有快速、大幅的变化（手指按压）才被判定为按键——“环境缓慢适应技术”说的就是这件事，也是成片水珠不误触的原因：水珠造成的漂移速度慢，被基线跟踪吸收了；
• 参考电容决定灵敏度：外接电容参与判定的比例换算，容量越大、判定越“迟钝”，这就是“用外接电容调灵敏度”的原理。

与 STC8H 的通讯：单线脉冲编码的解码思路

芯片把按键事件编码成“类似红外遥控格式”的脉冲串从一根线发出。这类编码的通用结构是：引导码（一长一短的头部脉冲）+ 若干数据位，数据位用不同的脉宽/间隔组合区分 0 和 1。MCU 侧的标准做法：

1. 信号线接 STC8H 的外部中断（或任意 IO + 电平变化中断）；
2. 下降沿触发中断后，用定时器给每个边沿打时间戳；
3. 把相邻边沿的间隔序列与手册的时序表比对，还原出键值字节。

具体每一位的宽度和键值映射以 FTC333G 手册为准；调试时先用逻辑分析仪（或示波器）把波形抓下来对着量，比对着手册猜快得多。8 个按键也就是一个字节的键值空间，协议非常简单。

特点：

• 超强抗EMC干扰，能防止功率大到5W的对讲机等发射设备天线靠近触摸点干扰。
• 极简单外围电路，最简单的应用外围只需要一颗参考电容。（视客户要求如需要提高ESD和EMC则需每个按键接1颗电阻）
• 防水淹干扰，成片水珠覆盖在触摸面板上不影响按键的有效识别。
• 超宽工作电压范围3.1V—5.5V。
• 电源电压变化适应功能，内置电压补偿电路，电源电压在工作范围内变化时自动补偿，不影响芯片正常工作。
• 环境温度湿度变化自动适应，环境缓慢适应技术的应用，使得芯片无限长时间连续工作不会出现灵敏度差异。
• 可调灵敏度，可以通过外接电容容量来调整灵敏度以适应不同的设计。
• 上电快速初始化，在300mS左右内芯片就可以检测好环境参数包括自动适应，按键检测功能开始工作。
• 灵敏度自动适应，各按键引线如果因为长短不一造成寄生电容大小不同，能够自动检测并适应，不同按键灵敏度做到一致。
• SOP14L封装。

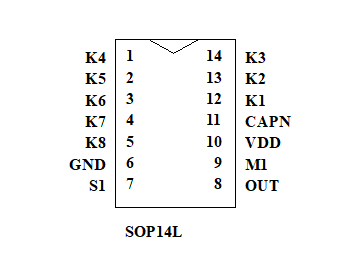

管脚封装：

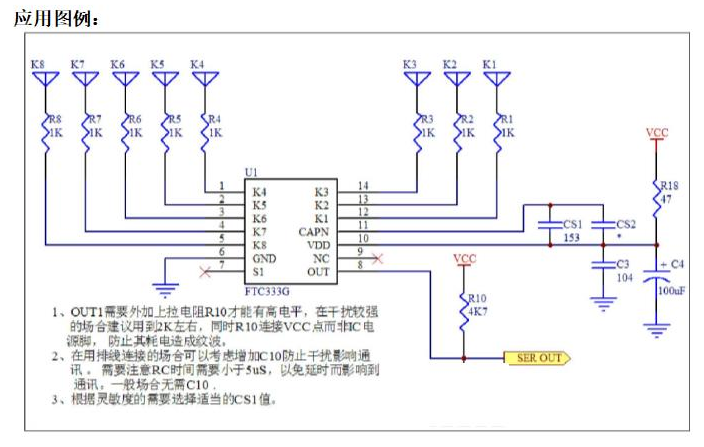

应用图例：

踩坑记录与注意事项

• 电极铺铜形状影响一致性：电极面积大灵敏度高但容易误触，相邻电极走线平行会互相耦合串扰，走线尽量短、间隔地过孔隔离；
• 面板厚度与材质：覆盖面板越厚灵敏度越低，塑料面板 2~3mm 是常见取值，改了面板厚度要重调参考电容；
• 上电 300ms 内别判按键：芯片上电要做环境初始化和自适应，这段时间的输出不可靠，MCU 侧对应做个上电延时再开解码；
• 解码用定时器时基要够细：脉宽编码里 0/1 的间隔差别通常在几百 µs 量级，定时器计数粒度太粗会把 0 判成 1，留足裕量；
• 灵敏度调低优于调高：灵敏度过高会出现“水珠、飞虫误触”和按键粘连，宁可略钝，用机械结构（凸起指示）补偿手感。
