起因

用 Keil 开发 STM32F429 + 外部 SPI Flash（W25QXX）项目时，把图片、字库等资源直接烧进外部 Flash 是刚需（比如 TouchGFX 把图片放在 QSPI 映射区 0x90000000）。但 Keil 默认只认识片内 Flash——点下载时它不知道你那颗 W25Q 该怎么擦、怎么写。解决办法就是给 Keil 做一个“Flash 下载算法”（.FLM 文件）。

需求

  • 制作 STM32F429 外挂 W25QXX（SPI 接口）的下载算法，让 Keil 一键把数据烧进外部 Flash
  • 烧写地址映射到 0x90000000（与 QSPI 内存映射区一致），工程里把资源直接分配到这段地址

技术实现原理

下载算法是什么：一段“借鸡生蛋”的小固件

调试器（ULINK/J-Link/ST-Link）自己不会擦写 W25Q——真正会操作 SPI Flash 的是 STM32 本身。Keil 的机制是：把“怎么擦写”写成一个裸机小工程（即 _Template 模板），编译成 FLM；下载时调试器先通过调试接口把这段代码搬进目标芯片的 RAM，让目标 MCU 自己跑，调试器只按约定的入口函数名调用并传参。这也解释了模板工程的几个特点：

  • 它是纯裸机程序：不能依赖你板子上 App 已经做过的初始化，Init() 里要自己配时钟、配 SPI；
  • 入口函数（Init/UnInit/EraseChip/EraseSector/ProgramPage/BlankCheck/Verify）的函数名和签名是 FlashOS.h 定死的协议，Keil 按名字找，少了就不行；
  • 返回 0 表示成功、非 0 表示失败，调试器据此决定是否中止烧写。

地址换算：0x90000000 与 base_adr

Keil 传给算法的 adr 是映射区地址（0x90000000 起），而 W25QXX 驱动要的是芯片内部偏移（从 0 开始），所以 EraseSector/ProgramPage 里都有 (adr - base_adr) 这一步换算。FlashDev.c 里的 Device Size、Sector Size、Page Size、超时时间则是告诉 Keil 这块“Flash”长什么样：按 4096 字节扇区对齐擦除，超时给 2000/3000ms 防止大数据量烧写被误判失败。

BlankCheck 与 Verify 的取舍

模板里 BlankCheck 返回 1（每次强制擦除）、Verify 直接返回 0（不校验）——最省事的配置，代价是烧写偏慢、且烧完不读回验证。要求高时可以实现真正的查空（读回全 0xFF 就跳过擦除）和逐字校验，速度与可靠性都能提上来。

1、找到Keil的官方Flash下载算法路径进行修改

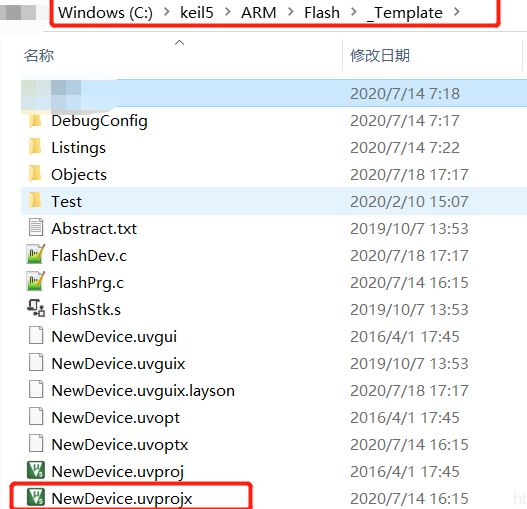

下载算法的模版在keil安装目录\ARM\Flash下的_Template文件夹，把此文件夹复制出来，进行修改。也可以自行修改此工程名。

1

C:\keil5\ARM\Flash\_Template\NewDevice.uvprojx

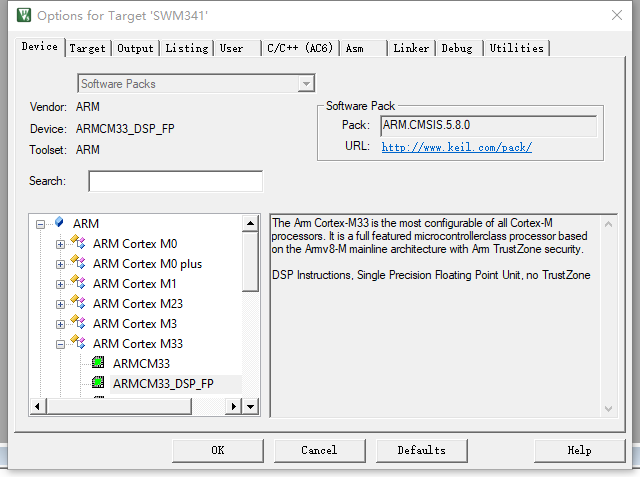

2、选择自己的板子的芯片

3、添加SPI和W25QXX驱动

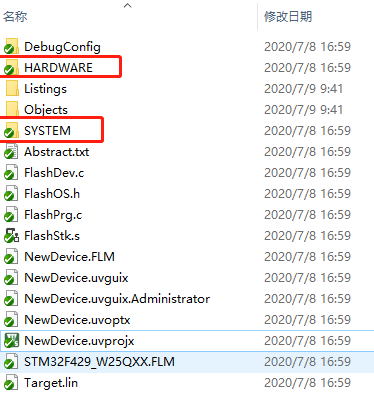

添加W25QXX的驱动代码， 去正点原子的论坛下载STM32F429的寄存器工程，拷贝出HARDWARE文件夹下的SPI和W25QXX驱动，和SYSTEM文件夹。借成熟驱动的目的是少踩 SPI 时序和 W25Q 命令码的坑，算法工程里只管调用。

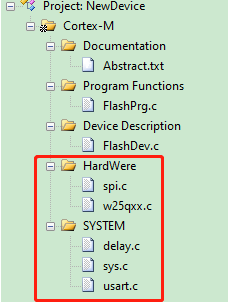

4、添加相关驱动文件

5、修改FlashDev.c代码

修改FlashDev.c 中外部flash的大小

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

#include "../FlashOS.H"        // FlashOS Structures

struct FlashDevice const FlashDevice  =  {
   FLASH_DRV_VERS,             // Driver Version, do not modify!
	"STM32F429_W25QXX",   // Device Name
	EXTSPI,
	0x90000000,// Device Start Address
	0x01000000,// Device Size in Bytes (16M)
	4096,// Programming Page Size
	0,                          // Reserved, must be 0
   0xFF,                       // Initial Content of Erased Memory
	2000,// Program Page Timeout 2000 mSec
	3000,                       // Erase Sector Timeout 3000 mSec
	0x001000,0x000000,// Sector Size  4kB (4 Sectors)
 SECTOR_END
};

6、修改FlashPrg.c代码

按照模版添加驱动代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

#include "../FlashOS.H"        // FlashOS Structures

#include "sys.h"
#include "delay.h"
#include "w25qxx.h"
#include "spi1.h"
#include "usart.h"

#define PAGE_SIZE            4096

uint8_t aux_buf[PAGE_SIZE];
uint32_t base_adr;

int Init (unsigned long adr, unsigned long clk, unsigned long fnc) {

  /* Add your Code */
     Stm32_Clock_Init(360,25,2,8);//设置时钟,180Mhz
     delay_init(180);            //初始化延时函数
     //uart_init(90,115200);     //初始化串口波特率为115200
     W25QXX_Init();              //W25QXX初始化
     return (0);                                  // Finished without Errors
}

int UnInit (unsigned long fnc) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}

int EraseChip (void) {

  /* Add your Code */
	W25QXX_Erase_Chip();
	return (0);                                  // Finished without Errors
}

int EraseSector (unsigned long adr) {

  /* Add your Code */
	W25QXX_Erase_Sector((adr-base_adr)/4096);
	return (0);                                  // Finished without Errors
}

int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf) {

  /* Add your Code */
	W25QXX_Write_NoCheck(buf,adr-base_adr,sz);
	return (0);                                  // Finished without Errors
}

int BlankCheck (unsigned long adr, unsigned long sz, unsigned char pat) {

    return (1);                                        /* Always Force Erase */
}
unsigned long Verify      (unsigned long adr,   // Verify Function
                           unsigned long sz,
                           unsigned char *buf)
{
        return 0;//直接返回0，表示成功
}

7、编译后将xxx.FLM拷贝到C:\keil5\ARM\Flash目录

工程编译完成后在输出目录下把STM32F429_W25QXX.FLM拷贝到Keil安装目录C:\keil5\ARM\Flash中， 之后在工程的 Debug 设置 → Flash Download 里 Add 这条算法，并把编程地址范围设为 0x90000000 起的那段即可调用。

代码下载

Github地址：https://gitee.com/Aladdin-Wang/hellotouchGFX.git

代码说明

  • FlashDev.c：这块外部 Flash 的“地图”——起始地址 0x90000000、16M 容量、4096 字节扇区、擦后初值 0xFF、编程/擦除超时。Keil 的下载对话框按这份表来安排擦写；
  • Init()：时钟、SPI、W25Q 的初始化全在这里做。算法是被搬进 RAM 运行的独立小固件，不能假设外设已被你的 App 配置过；
  • EraseSector()/ProgramPage()：核心各一行——(adr-base_adr) 把映射地址换算成 W25Q 内部偏移（擦除再除以 4096 得扇区号），然后交给驱动；
  • BlankCheck 返回 1、Verify 返回 0：强制擦除 + 跳过校验的最简配置，见上文原理节的分析。

踩坑记录与注意事项

  • base_adr 只声明没赋值：全局变量初值为 0，(adr-base_adr) 实际等于没减。使用时要让 Keil 下载设置里的算法起始地址与 FlashDev.c 的 0x90000000 一致，并在 Init 里给 base_adr 赋 0x90000000（或直接用宏写死），否则擦写偏移整体错位，现象是烧完数据全在错误地址上；
  • 算法工程必须链接在 RAM 里：模板已配好分散加载，别动；它运行时目标芯片的 App 还没跑，一切外设初始化都要 Init 里自己做；
  • 扇区号换算：EraseSector 里 (adr-base_adr)/4096 依赖 FlashDev.c 声明的 Sector Size 与 W25Q 实际扇区一致（W25Q 系列为 4K），换成 256 字节页的 Flash 要相应调整；
  • 超时别给太小：W25Q 整片擦除几十秒，如果要用 EraseChip，注意 Keil 侧的 Erase Timeout 与驱动里的等待循环要配套；
  • Verify 返回 0 等于放弃校验：烧写不读回验证，出现“图片偶发花屏/数据错”时先想到这一点，必要时实现真正的读回比较；
  • FLM 更新后要重新添加：同名覆盖后建议重启 µVision，老版本对 FLM 缓存偶尔不刷新。
