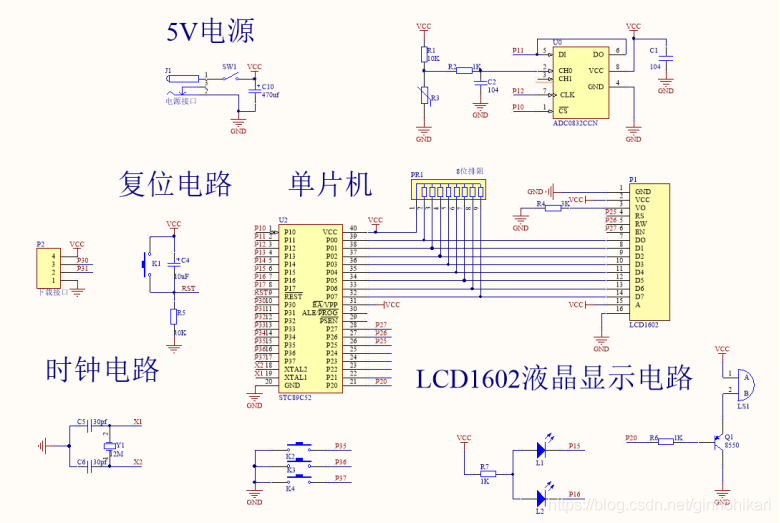

一、电路原理图

基于单片机的数据采集系统方案，该方案根据热敏电阻随温度变化而变化的特性，采用串联分压电路。单片机采集热敏电阻的电压，通过A/D转换将模拟量电压信号转换成数字量电压信号，经过查表转换得到温度值，控制LCD实时显示温度值。

原理说明

整条链路是：NTC 热敏电阻（10K，B=3950）与固定电阻串联分压 → ADC0832 把分压电压转成 8 位数字量 → 单片机用 B 值公式换算成温度 → LCD1602 显示；超上下限点亮指示灯、蜂鸣器报警；上下限可按键设置，存 EEPROM 掉电不丢。

各个环节的原理：

分压电路为什么能测温：NTC 是负温度系数电阻，温度升高阻值按指数规律下降。它和固定电阻串联在 VCC 与地之间，分压点电压随阻值变化而变化——阻值的连续变化就变成了电压的连续变化，这就是“模拟量”的来源；
ADC0832 的三线时序：CS/CLK/DIO 三根线，起始位和通道选择位按时钟沿打入，随后 8 个时钟沿把转换结果逐位移出（代码里高位在前）。用普通 IO 口软件模拟这个时序，就能读出模拟电压；
8 位 ADC 的量化：256 档，5V 基准下每档约 19.5mV。代码 RV=BaseVcc/256.0*adc 就是反量化回电压，BaseVcc=5.04 是实测基准（注释里写 10 位是笔误，0832 是 8 位）；
B 值公式（GetTemperature）：NTC 的电阻-温度关系是指数曲线，工程上用 B 参数模型近似：1/T = 1/TN + ln(RT/RN)/B。T 算出来是开尔文，减 273.15 得摄氏度。B=3950、RN=10K@25℃ 是这颗料的核心参数，换 NTC 必须换参数；
5 次平均滤波（Read_ad）：AD 值累加 5 次再除 5，抑制纹波和抖动；
断续鸣叫：定时器 0 每 50ms 中断一次，250ms 翻转蜂鸣器电平，报警时是“哔、哔”的断续音而不是长鸣——节奏就是中断里 ms%5 控制的；
EEPROM 存上下限：STC89C52 通过 IAP 寄存器（ISP_CONTR/ISP_CMD/ISP_TRIG，触发序列 0x46、0xB9）读写片内 EEPROM。上下限各占一个扇区，先擦后写；上电读回做合法性检查（范围 0~99 且下限小于上限），不合理就回默认 30/10——EEPROM 全新芯片读出来是 0xFF，没这步检查会拿到荒唐的限值。

二、源码

1.main

代码如下：

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344


#include<reg52.h>
#include<intrins.h>
#include"eeprom52.h"		  //调用STC89C52单片机的EEPROM控制程序
#include "math.h"
#include"ADC0832.H"
#define uchar unsigned char
#define uint unsigned int
#define LCD1602_dat P0			 //LCD1602的数据传输IO口

sbit LCD1602_rs=P2^5;
sbit LCD1602_rw=P2^6;
sbit LCD1602_e=P2^7;
sbit beep=P2^0;	 //蜂鸣器IO
sbit led_1=P1^5; //超上限指示灯
sbit led_2=P1^6;//超下限指示灯

sbit key_1=P3^5;  //设置按键
sbit key_2=P3^6;//加按键
sbit key_3=P3^7;//减按键

uchar dat=0;       //AD值
uint c,d;
uint DY_dat=0;
uchar ad_dat1=0;   //读取滤波后的AD值

float adc_value;	//暂存读取的输入变量

int temp;	//读取
char temp_h,temp_l;	//温度上下限制存储变量
uchar state,ms;	   //系统设置项变量、50ms定时变量

bit s1,beep1;	//设置闪烁标志位、报警标志位

void delay(uint T)		//系统延时程序
{
	while(T--);
}

//延时函数，i=1时，大约延时10us
void delay10us(uint c)
{
	uchar a,b;
	for (; c>0; c--)
	{
		 for (b=199;b>0;b--)
		 {
		  	for(a=1;a>0;a--);
		 }
	}
}

void Read_ad()
{

  static uint AD_DAT=0;
	float ad_buf=0;
	static uchar i=0;			//定义三个变量
	if(i<5)		 		//累加，然后除以5，求取5次的平均值
	{
		i++;
		AD_DAT+=A_D();		// 波
	}
	else
	{
		i=0;				//清零，方便下次计算
		ad_dat1=(uchar)(AD_DAT/5);		 //求取平均值
		ad_buf=(float)(ad_dat1/0.51);
		DY_dat=(uint)(ad_buf);
		AD_DAT=0;						 //清零
	}
}
//1602写如数据函数
void LCD1602_write(uchar order,dat)				  //1602 一个字节
{
    LCD1602_e=0;
    LCD1602_rs=order;
    LCD1602_dat=dat;
    LCD1602_rw=0;
    LCD1602_e=1;
    delay(1);
    LCD1602_e=0;
}

//1602写入数据函数  指针式
void LCD1602_writebyte(uchar *prointer)
{
    while(*prointer!='\0')
    {
        LCD1602_write(1,*prointer);
        prointer++;
    }
}

//初始化1602液晶
void LCD1602_cls()
{
	LCD1602_write(0,0x01);     //1602 清屏 指令
	delay(1500);
	LCD1602_write(0,0x38);     // 功能设置 8位、5*7点阵
	delay(1500);
	LCD1602_write(0,0x0c);     //设置 光标
	LCD1602_write(0,0x06);
	LCD1602_write(0,0xd0);
	delay(1500);
}

//LCD1602液晶显示程序
void show()			//显示数据
{
		LCD1602_write(0,0x80);		   //显示位置设定
		LCD1602_writebyte("Temp:");		//显示当前温度值
		if(temp>=0)			 //显示温度整数部分
		{
		  if(temp>999)LCD1602_write(1,0x30+temp/1000%10);
			else LCD1602_writebyte(" ");
			if(temp>99)LCD1602_write(1,0x30+temp/100%10);
			else LCD1602_writebyte(" ");
			LCD1602_write(1,0x30+temp/10%10);
			LCD1602_writebyte(".");
		   	LCD1602_write(1,0x30+temp%10);
		}else
		{
			LCD1602_writebyte("-");	  //显示温度负数部分
			if(temp*-1>99)LCD1602_write(1,0x30+(temp*-1)/100%10);
			else LCD1602_writebyte(" ");
			LCD1602_write(1,0x30+(temp*-1)/10%10);
			LCD1602_writebyte(".");
		   	LCD1602_write(1,0x30+(temp*-1)%10);
		}
		LCD1602_write(1,0xdf);
		LCD1602_writebyte("C  ");

	 	LCD1602_write(0,0xC0);	 //第二行显示温度上下限值
		LCD1602_writebyte("H:");
		if(state==1&&s1==1)		  //对应设置项设置时闪烁控制   //上限
		{
			LCD1602_writebyte("   ");
		}else					   //显示上限值
		{
			if(temp_h>=0)
			{
			   	if(temp_h>99)LCD1602_write(1,0x30+temp_h/100%10);
				else LCD1602_writebyte(" ");
				if(temp_h>9)LCD1602_write(1,0x30+temp_h/10%10);
				else LCD1602_writebyte(" ");
				LCD1602_write(1,0x30+temp_h%10);
			}else
			{
				LCD1602_writebyte("-");
				if(temp_h*-1>9)LCD1602_write(1,0x30+(temp_h*-1)/10%10);
				else LCD1602_writebyte(" ");
				LCD1602_write(1,0x30+(temp_h*-1)%10);
			}
		}
		LCD1602_write(1,0xdf);
		LCD1602_writebyte("C L:");
		if(state==2&&s1==1)	  //对应设置项设置时闪烁控制   //下限
		{
			LCD1602_writebyte("   ");
		}else
		{
			if(temp_l>=0)		  //显示下限值
			{
			   	if(temp_l>99)LCD1602_write(1,0x30+temp_l/100%10);
				else LCD1602_writebyte(" ");
				if(temp_l>9)LCD1602_write(1,0x30+temp_l/10%10);
				else LCD1602_writebyte(" ");
				LCD1602_write(1,0x30+temp_l%10);
			}else
			{
				LCD1602_writebyte("-");
				if(temp_l*-1>9)LCD1602_write(1,0x30+(temp_l*-1)/10%10);
				else LCD1602_writebyte(" ");
				LCD1602_write(1,0x30+(temp_l*-1)%10);
			}
		}
		LCD1602_write(1,0xdf);
		LCD1602_writebyte("C");

}

//系统指示灯与报警处理
void proc()
{
	if(temp>temp_h*10)	 //如果当前温度高于上限温度
	{
		led_1=0;
	}else
	{
		led_1=1;
	}
	if(temp<temp_l*10)	//如果当前温度低于下限温度
	{
		led_2=0;
	}else
	{
		led_2=1;
	}
	if(temp>temp_h*10||temp<temp_l*10)
	{
		beep1=1;  //开始报警
	}else
	{
		beep1=0;  //停止报警
	}
}
// 系统控制按键控制检测程序
void key()
{

	if(!key_1)	//判断按键是否按下
	{
		delay(888);	 //延时去抖
		if(!key_1)
		{
			state=(state+1)%3;		//切换设置项
			while(!key_1);		   //按键判断释放
		}
	}
	if(state!=0)		//如果系统非设置状态
	{
		if(!key_2)
		{
			delay(888);
			if(!key_2)
			{
				while(!key_2) show();
				switch(state)
				{
					case 1:				  //如果是上限设置
					if(temp_h<99)temp_h++;
					SectorErase(0x2000);	 //保存上限值
					byte_write(0x2000,temp_h);
					break;
					case 2:		     //如果是下限设置
					if(temp_h>temp_l+1)temp_l++;
					SectorErase(0x2200);	 //保存上限值
					byte_write(0x2200,temp_l);
					break;
				}
			}
		}
		if(!key_3)
		{
			delay(888);
			if(!key_3)
			{
				while(!key_3) show();
				switch(state)	 //判断当前设置项
				{
					case 1:			     //如果是上限设置
					if(temp_h>temp_l+1)temp_h--;
					SectorErase(0x2000);	 //保存上限值
					byte_write(0x2000,temp_h);
					break;
					case 2:			   //如果是下限设置
					if(temp_l>-40)temp_l--;
					SectorErase(0x2200);	 //保存上限值
					byte_write(0x2200,temp_l);
					break;

				}
			}
		}
	}
}
float TemperatureCalculate(float Rx,float B,float Revise,float BasicRx){
/*
Rx:  热敏电阻当前阻值
B:   热敏电阻参数B值
Revise:  校正温度
BasicRx:  热敏电阻25度时电阻（标称电阻数值）
*/
    Rx = Rx / BasicRx;
    Rx = log(Rx);
    Rx = (Rx) / B;
    Rx = Rx + 0.003356;
    Rx = 1 / Rx;
    Rx = Rx - 273.13;
    Rx = Rx + Revise;
    return Rx;

}

#define B 3950.0//温度系数
#define TN 298.15//额定温度(绝对温度加常温:273.15+25)
#define RN 10// 额定阻值(绝对温度时的电阻值10k)
#define BaseVcc 5.04 //ADC基准电压
float GetTemperature(uint adc)
{
        float RV,RT,Tmp;
        RV=BaseVcc/256.0*(float)adc;//ADC为10位ADC,求出NTC电压:RV=ADCValu/1024*BaseVcctag
        RT=RV*10/(BaseVcc-RV);//求出当前温度阻值 (BaseVcctage-RV)/R16=RV/RT;
        Tmp=1/(1/TN+(log(RT/RN)/B))-273.15;//%RT = RN exp*B(1/T-1/TN)%
         return Tmp;
}

void main()
{
	float Rad;	 //生成运算暂存变量
	LCD1602_cls();
	TMOD=0x01;
	TH0=0x4c;
	TL0=0x00;
	ET0=1;
	TR0=1;
	EA=1;
	temp_h=byte_read(0x2000);  //读取EEPROM中存储的温度上下限值
	temp_l=byte_read(0x2200);
	if(temp_h>99||temp_l>99||temp_l>=temp_h) //判断读取的温度上下限值是否错
	{
		temp_h=30;
		temp_l=10;
	}
	while(1)
	{
		Read_ad();	   //读取AD数据
		adc_value=(float)A_D();
		//Rad=adc_value/((5.0-adc_value)/10000.0);   //计算热敏电阻当前阻值
		//temp=(int)((temp * 0.5) + (TemperatureCalculate(Rad,3950.0,0,10000.0) * 0.5)*10);//求出当前系统的当前温度
		temp=GetTemperature(adc_value);
		show();		 //显示函数
		delay10us(100);
		key();		 //按键处理程序
		proc();		 //超限处理程序
	}
}
//定时器0中断服务程序
void UART_1() interrupt 1
{
	TH0=0x4c;	//重新赋值
	TL0=0x00;
	ms++;	  //50ms定时变量计时
	if(ms%5==0)	  //区分250ms定时
	{
		s1=!s1;
		if(beep1==1) beep=!beep;  //判断报警标志位是否报警
		else	beep=1;
	}
	if(ms>19)	//1s定时
	{
		ms=0;
	}
}

2.eeprom52

封装 STC89C52 片内 EEPROM 的读、写、扇区擦除。注意每个操作前后都有 EA=0/EA=1 关开中断——ISP 操作期间不能被打断。代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92


#ifndef _EEPROM52_H_
#define _EEPROM52_H_
#include <intrins.h>

/********STC89C52扇区分布*******
第一扇区：2000H--21FF
第二扇区：2200H--23FF
第三扇区：2400H--25FF
第四扇区：2600H--27FF
第五扇区：2800H--29FF
第六扇区：2A00H--2BFF
第七扇区：2C00H--2DFF
第八扇区：2E00H--2FFF
*****************/

#define RdCommand 0x01 //定义ISP的操作命令
#define PrgCommand 0x02
#define EraseCommand 0x03
#define Error 1
#define Ok 0
#define WaitTime 0x01 //定义CPU的等待时间
sfr ISP_DATA=0xe2;  //寄存器申明
sfr ISP_ADDRH=0xe3;
sfr ISP_ADDRL=0xe4;
sfr ISP_CMD=0xe5;
sfr ISP_TRIG=0xe6;
sfr ISP_CONTR=0xe7;

/* ================ 打开 ISP,IAP 功能 ================= */
void ISP_IAP_enable(void)
{
	 EA = 0;       /* 关中断   */
	 ISP_CONTR = ISP_CONTR & 0x18;       /* 0001,1000 */
	 ISP_CONTR = ISP_CONTR | WaitTime; /* 写入硬件延时 */
	 ISP_CONTR = ISP_CONTR | 0x80;       /* ISPEN=1  */
}
/* =============== 关闭 ISP,IAP 功能 ================== */
void ISP_IAP_disable(void)
{
	 ISP_CONTR = ISP_CONTR & 0x7f; /* ISPEN = 0 */
	 ISP_TRIG = 0x00;
	 EA   =   1;   /* 开中断 */
}
/* ================ 公用的触发代码 ==================== */
void ISPgoon(void)
{
	 ISP_IAP_enable();   /* 打开 ISP,IAP 功能 */
	 ISP_TRIG = 0x46;  /* 触发ISP_IAP命令字节1 */
	 ISP_TRIG = 0xb9;  /* 触发ISP_IAP命令字节2 */
	 _nop_();
}
/* ==================== 字节读 ======================== */
unsigned char byte_read(unsigned int byte_addr)
{
	EA = 0;
	 ISP_ADDRH = (unsigned char)(byte_addr >> 8);/* 地址赋值 */
	 ISP_ADDRL = (unsigned char)(byte_addr & 0x00ff);
	 ISP_CMD   = ISP_CMD & 0xf8;   /* 清除低3位  */
	 ISP_CMD   = ISP_CMD | RdCommand; /* 写入读命令 */
	 ISPgoon();       /* 触发执行  */
	 ISP_IAP_disable();    /* 关闭ISP,IAP功能 */
	 EA  = 1;
	 return (ISP_DATA);    /* 返回读到的数据 */
}
/* ================== 扇区擦除 ======================== */
void SectorErase(unsigned int sector_addr)
{
	 unsigned int iSectorAddr;
	 iSectorAddr = (sector_addr & 0xfe00); /* 取扇区地址 */
	 ISP_ADDRH = (unsigned char)(iSectorAddr >> 8);
	 ISP_ADDRL = 0x00;
	 ISP_CMD = ISP_CMD & 0xf8;   /* 清空低3位  */
	 ISP_CMD = ISP_CMD | EraseCommand; /* 擦除命令3  */
	 ISPgoon();       /* 触发执行  */
	 ISP_IAP_disable();    /* 关闭ISP,IAP功能 */
}
/* ==================== 字节写 ======================== */
void byte_write(unsigned int byte_addr, unsigned char original_data)
{
	 EA  = 0;
//	 SectorErase(byte_addr);
	 ISP_ADDRH = (unsigned char)(byte_addr >> 8);  /* 取地址  */
	 ISP_ADDRL = (unsigned char)(byte_addr & 0x00ff);
	 ISP_CMD  = ISP_CMD & 0xf8;    /* 清低3位 */
	 ISP_CMD  = ISP_CMD | PrgCommand;  /* 写命令2 */
	 ISP_DATA = original_data;   /* 写入数据准备 */
	 ISPgoon();       /* 触发执行  */
	 ISP_IAP_disable();     /* 关闭IAP功能 */
	 EA =1;
}

#endif

3.ADC0832

软件模拟 ADC0832 的三线时序，A_D() 返回一次转换结果（单极性，CH0 通道）。代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32


sbit ADC0832_CS=P1^0;
sbit ADC0832_CLK=P1^2;
sbit ADC0832_DIO=P1^1;

unsigned int A_D()
{
   unsigned char i,dat;
   ADC0832_CS=1;   //一个转换周期开始
   ADC0832_CLK=0;  //为第一个脉冲作准备
   ADC0832_CS=0;  //CS置0，片选有效

   ADC0832_DIO=1;    //DIO置1，规定的起始信号
   ADC0832_CLK=1;   //第一个脉冲
   ADC0832_CLK=0;   //第一个脉冲的下降沿，此前DIO必须是高电平
   ADC0832_DIO=1;   //DIO置1， 通道选择信号
   ADC0832_CLK=1;   //第二个脉冲，第2、3个脉冲下沉之前，DI必须跟别输入两位数据用于选择通道，这里选通道CH0
   ADC0832_CLK=0;   //第二个脉冲下降沿
   ADC0832_DIO=0;   //DI置0，选择通道0
   ADC0832_CLK=1;    //第三个脉冲
   ADC0832_CLK=0;    //第三个脉冲下降沿
   ADC0832_DIO=1;    //第三个脉冲下沉之后，输入端DIO失去作用，应置1
   ADC0832_CLK=1;    //第四个脉冲
   for(i=0;i<8;i++)  //高位在前
    {
      ADC0832_CLK=1;         //第四个脉冲
      ADC0832_CLK=0;
      dat<<=1;       //将下面储存的低位数据向右移
		dat|=(unsigned char)ADC0832_DIO; 	 //将输出数据DIO通过或运算储存在dat最低位
    }
    ADC0832_CS=1;          //片选无效
	return dat;	 //将读书的数据返回
  }

踩坑记录与注意事项

BaseVcc 要实测校准：基准电压的偏差直接进入温度结果，要求高时用万用表实测 VCC 填进去，或用 TemperatureCalculate 的 Revise 参数做单点校正；
温度是放大 10 倍存的：temp 以 0.1℃ 为单位，与上下限比较时要 temp_h*10，显示时手工拆十进制位——改代码时两头都要记得；
NTC 接法决定公式极性：NTC 接 VCC 侧还是 GND 侧，分压公式不同，接反了温度方向也反（越热读数越低），先对一对电路图和 RT 计算式；
上下限各占一个扇区：EEPROM 擦除以扇区为单位，两个限值放同一扇区会在擦写一个时弄丢另一个；
按键等待释放期间在刷屏：while(!key_2) show(); 保证按住时显示不撕裂，但也意味着长按一次只加一步，想要连加要另做定时计数；
ADC0832 时序的边沿方向：数据在 CLK 下降沿后读取，起始位前 DIO 必须为高——时序对了读数才稳定，换 IO 口要重测。

基于51单片机的测温报警系统

Contents
