前言
最近负责的一个项目用的主控芯片是 STM32F407IGT6 ,需要和几个电机控制器进行通讯,有很多参数需要进行监控。
有一个问题一直无法解决。在开启 CAN 的接收中断,接收不到数据,问题卡了很久,下面简单分享一下解决的过程和思路。
目录
-
背景
-
CAN总线
-
CAN控制器
-
CAN收发器
-
调试过程
-
硬件排查
-
CAN分析仪
-
芯片CAN控制器调试
-
总结
CAN总线
CAN总线是一种串行通信协议,用于在微控制器和其他设备之间传输数据。CAN总线通常用于汽车、工业自动化和机器人等领域。
CAN总线的硬件通常由以下几个部分组成:
-
控制器区域:包括CAN控制器和CAN收发器;
-
总线电缆:用于连接CAN总线上的所有设备;
-
终端电阻:用于终止总线,以减少反射和信号干扰;
-
外部电源:用于为CAN总线提供电源;
CAN总线的控制器区域通常包括CAN控制器和CAN收发器。
CAN控制器

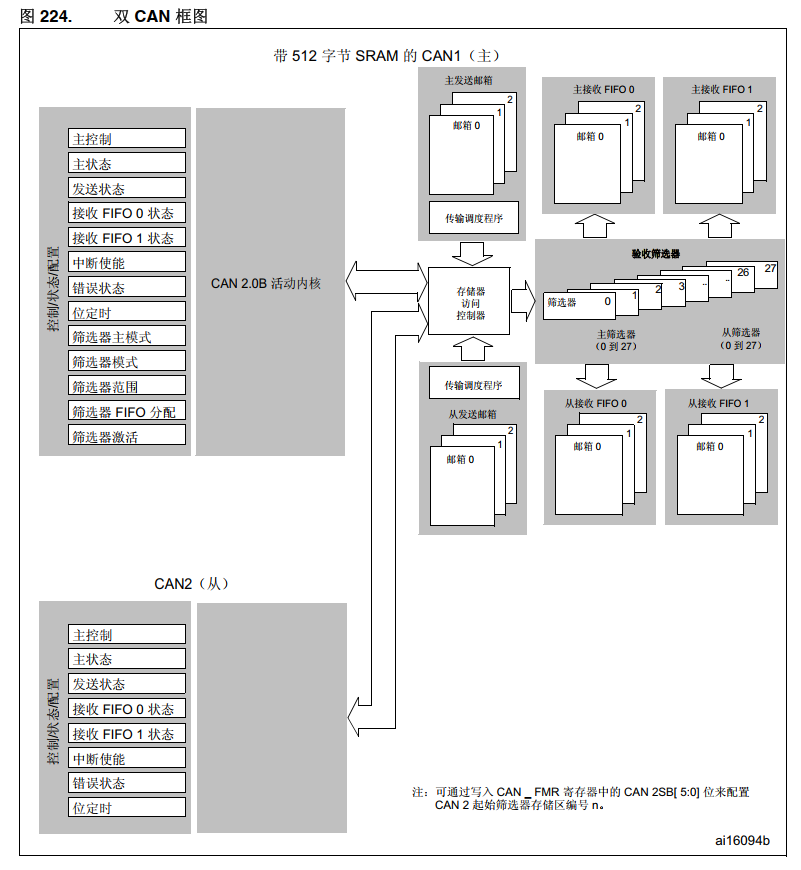

主板上的芯片 STM32F407IGT6 中带有两路的CAN控制器,分别为 CAN1 和 CAN2 ,具体如下图所示;
CAN收发器

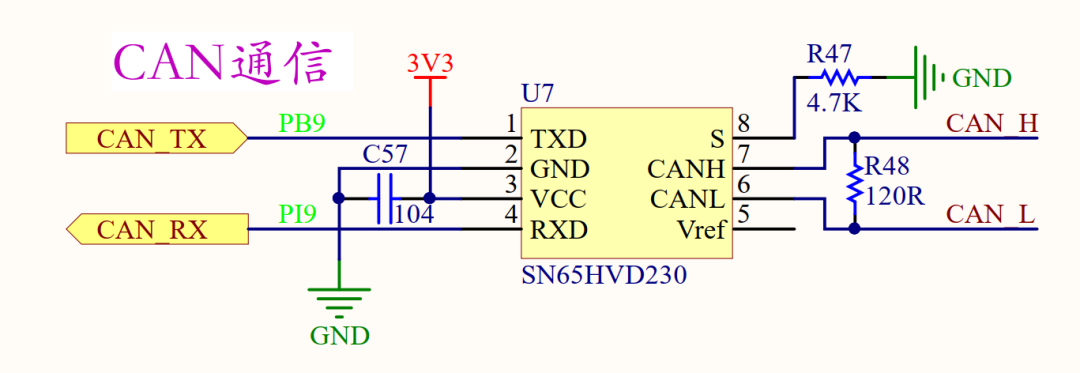

主板上使用的是芯片 SN65HVD230 ,这是TI公司的一款性能强大且具体低功耗功能的CAN收发器,具体的典型应用电路如下所示;

调试过程
硬件排查

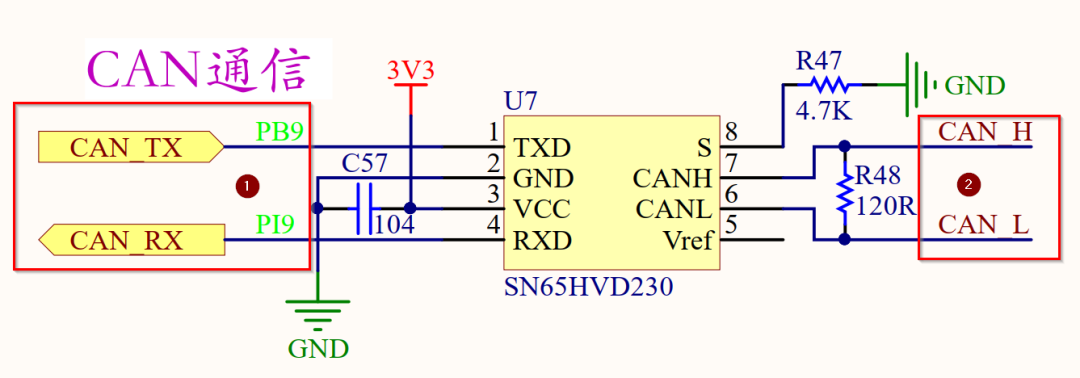

设备的调试过程中,首先要确保硬件链路上是否正常。最常见的方法就是直接用示波器进行检查。具体如下所示;

- 检查CAN控制器和CAN收发器之间是否正常;
- 检查CAN收发器的差分信号是否正常,这里可能要了解一下CAN总线电平的显性电平和隐性电平的特点,以及CAN底层协议的细节,会比较复杂;
个人比较推荐使用上述步骤检查硬件链路是否存在问题,那如何对数据进行分析呢?当然可以对着示波器的波形一点一点进行分析,但是这样是很低效的,这里我建议使用CAN分析仪进行数据抓包,下面我们继续进行介绍。
CAN分析仪

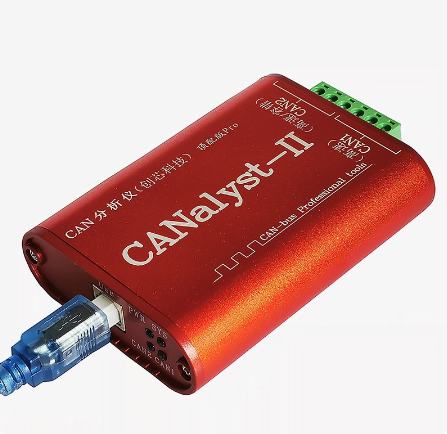

至于数据传输是否正确,可以使用CAN盒进行数据监听,下面是我使用的一款CAN分析仪,如图;

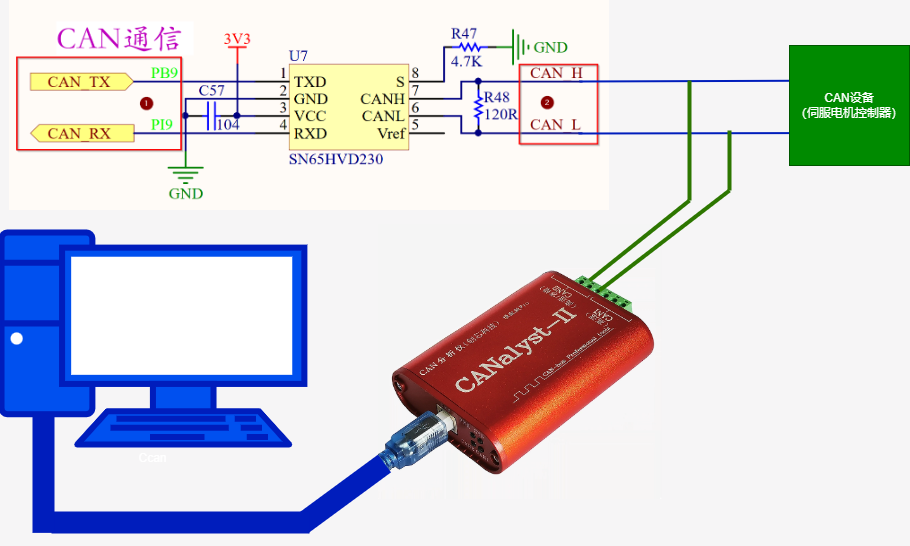

将CAN分析仪的 CAN_H 和 CAN_L 分别并联到CAN收发器的 CAN_H 和 CAN_L 上,然后打开CAN分析仪厂家提供的PC软件,就可以对CAN总线的数据进行监听;
-
将CAN分析仪接入到CAN总线;
-
将CAN分析仪连接到电脑(这里是USB接口),需要配置相同的波特率;
-

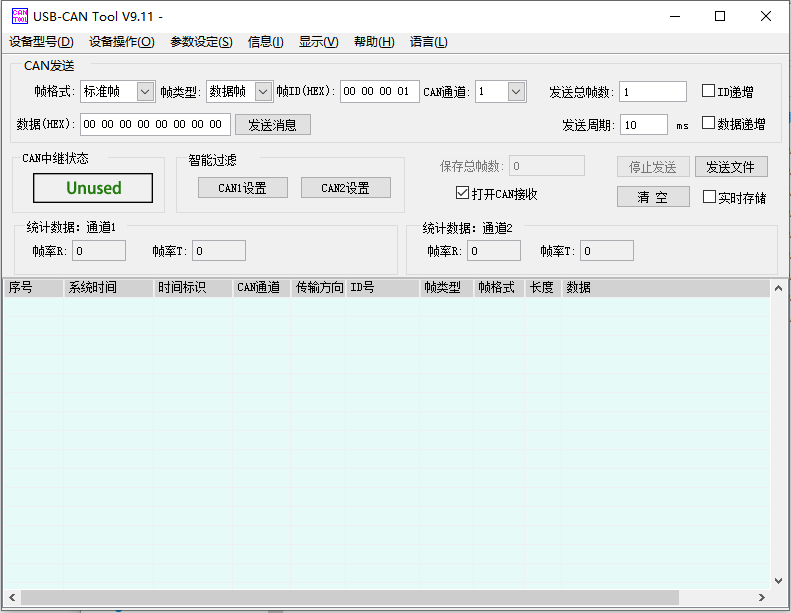

打开CAN分析仪配套的PC软件,进行数据的收发;
-
进行到这里,我在项目中遇到的问题是,发送正常,但是STM32F407无法接收到连续的数据,可以接收到一次数据,后面便无法再进入中断。这时候,只能再芯片端进行Debug了。
芯片CAN控制器调试
这里的代码用的HAL库,库版本相对来说比较老,是 V1.7.10 版本的,如下图所示;

当时我把项目升级到最新的HAL库,发现CAN部分的驱动改动比较大,另外,下文都是基于 V1.7.10 版本的HAL库。
CAN控制器的初始化代码如下所示;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
|
void MX_CAN_Init(void)
{
CAN_FilterConfTypeDef sFilterConfig;
/*CAN单元初始化*/
hCAN.Instance = CANx; /* CAN外设 */
hCAN.pTxMsg = &TxMessage;
hCAN.pRxMsg = &RxMessage;
hCAN.Init.Prescaler = 6; /* BTR-BRP 波特率分频器 定义了时间单元的时间长度 42/(1+6+7)/6 = 500Kbps */
hCAN.Init.Mode = CAN_MODE_NORMAL; /* 正常工作模式 */
hCAN.Init.SJW = CAN_SJW_1TQ; /* BTR-SJW 重新同步跳跃宽度 1个时间单元 */
hCAN.Init.BS1 = CAN_BS1_6TQ; /* BTR-TS1 时间段1 占用了6个时间单元 */
hCAN.Init.BS2 = CAN_BS2_7TQ; /* BTR-TS1 时间段2 占用了7个时间单元 */
hCAN.Init.TTCM = DISABLE; /* MCR-TTCM 关闭时间触发通信模式使能 */
hCAN.Init.ABOM = ENABLE; /* MCR-ABOM 自动离线管理 */
hCAN.Init.AWUM = ENABLE; /* MCR-AWUM 使用自动唤醒模式 */
hCAN.Init.NART = DISABLE; /* MCR-NART 禁止报文自动重传 DISABLE-自动重传 */
hCAN.Init.RFLM = DISABLE; /* MCR-RFLM 接收FIFO 锁定模式 DISABLE-溢出时新报文会覆盖原有报文 */
hCAN.Init.TXFP = DISABLE; /* MCR-TXFP 发送FIFO优先级 DISABLE-优先级取决于报文标示符 */
HAL_CAN_Init(&hCAN);
/*CAN过滤器初始化*/
sFilterConfig.FilterNumber = 0; /* 过滤器组0 */
sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; /* 工作在标识符屏蔽位模式 */
sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; /* 过滤器位宽为单个32位。*/
/* 使能报文标示符过滤器按照标示符的内容进行比对过滤,扩展ID不是如下的就抛弃掉,是的话,会存入FIFO0。 */
sFilterConfig.FilterIdHigh = 0x0000; //(((uint32_t)0x1314<<3)&0xFFFF0000)>>16; /* 要过滤的ID高位 */
sFilterConfig.FilterIdLow = 0x0000; //(((uint32_t)0x1314<<3)|CAN_ID_EXT|CAN_RTR_DATA)&0xFFFF; /* 要过滤的ID低位 */
sFilterConfig.FilterMaskIdHigh = 0x0000; /* 过滤器高16位每位必须匹配 */
sFilterConfig.FilterMaskIdLow = 0x0000; /* 过滤器低16位每位必须匹配 */
sFilterConfig.FilterFIFOAssignment = 0; /* 过滤器被关联到FIFO 0 */
sFilterConfig.FilterActivation = ENABLE; /* 使能过滤器 */
sFilterConfig.BankNumber = 14;
HAL_CAN_ConfigFilter(&hCAN, &sFilterConfig);
}
|
根据注释,可以大概看懂,另外再简单分析一下关键的几点;
-
波特率设置为 500Kbps;
-
对报文不进行过滤,可以接收任何扩展ID的数据;
虽然不进行任何过滤,但是还是无法接收到CAN回传的数据,无法进入的接收中断;

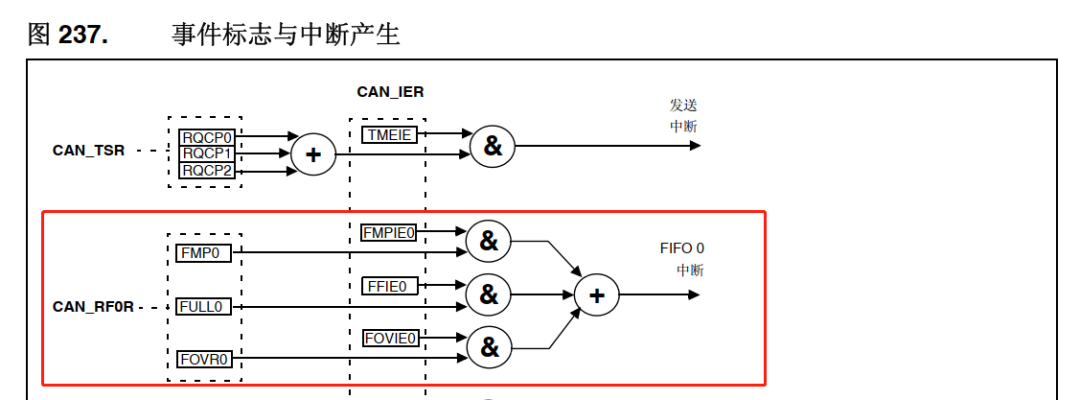

从STM32F407的编程手册里了解到;

不难发现, CAN1 的 FIFO0 产生接收中断需要满足三个条件中的任意一个;
-
FMPIE0 置 1 且 FMP0 置 1 ;FIFO不为空会产生中断
-
FFIE0 置 1 且 FULL 置 1 ;FIFO满,会产生中断
-
FOVIE0 置 1 且 FOVR0 置 1 ;FIFO溢出,会产生中断

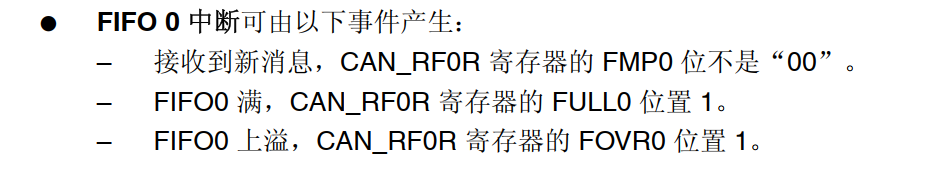

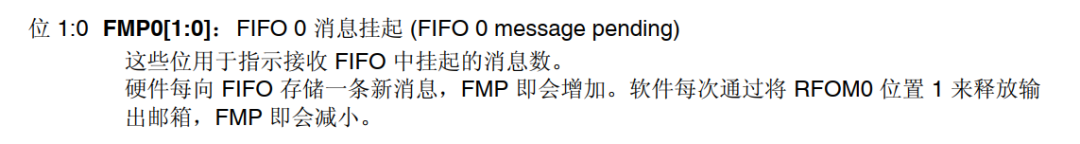

手册里是这样描述的,如下图所示;

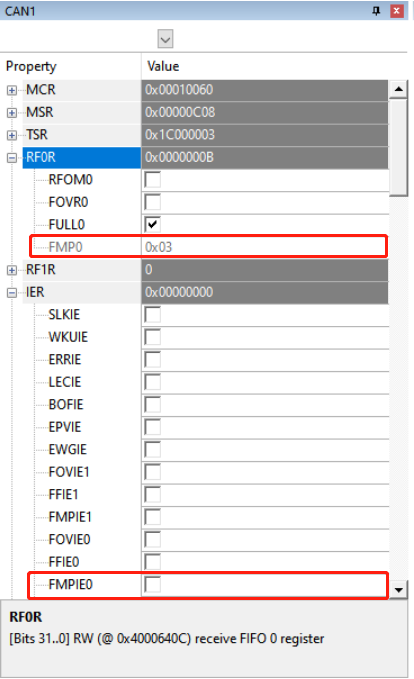

使用仿真器对芯片进行调试,设置断点,发现 FMPIE0 被清空了,具体如下图所示;

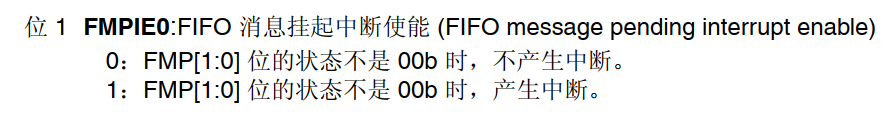

FMPIE0 这一位是FIFO0中有挂起的消息会产生中断的中断使能标志位;


所以到这里,问题有点明朗了,为什么无法进入中断?是中断使能位被清空了。
那么下面就是检查代码,看看是哪里把中断给 disable 了。

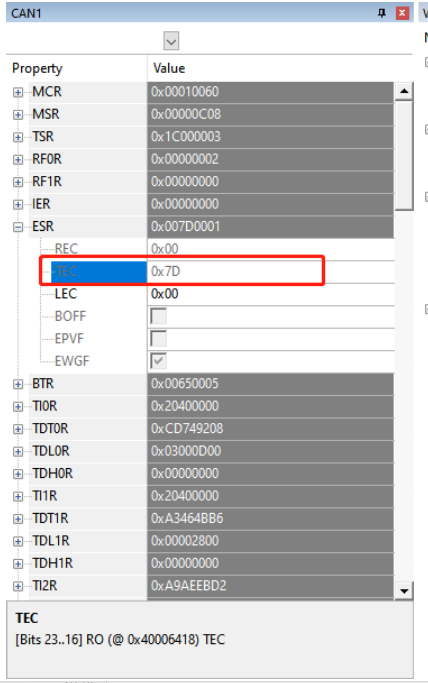

继续调试,发现在 ESR 寄存器中, TEC 的值一直增加,然后 EWGF 被值 1 了;具体如下所示;

TEC 和 REC 分别是发送错误计数器和接收错误计数器;
如 CAN 协议所述,错误管理完全由硬件通过发送错误计数器( CAN_ESR 寄存器中的 TEC 值)和接收错误计数器( CAN_ESR 寄存器中的 REC 值)来处理,这两个计数器根据错误 状况进行递增或递减。有关 TEC 和 REC 管理的详细信息,请参见 CAN 标准。两者均可由软件读取,用以确定网络的稳定性。此外, CAN 硬件还将在 CAN_ESR 寄存器中 提供当前错误状态的详细信息。通过 CAN_IER 寄存器( ERRIE 位等),软件可以非常灵活 地配置在检测到错误时生成的中断。

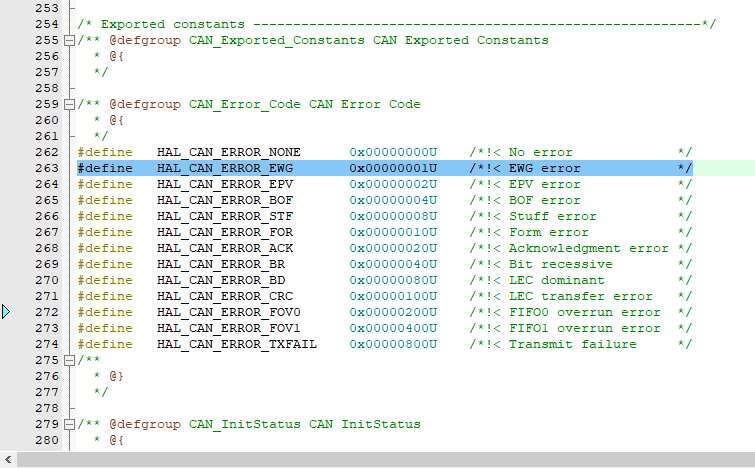

当 TEC 大于96的时候,硬件会将 EWGF 置 1 (错误警告标志位);在代码中找到了相应的宏定义;这下问题越来越清晰了。

全文搜索这个宏定义,在 HAL_CAN_IRQHandler 中找到了 __HAL_CAN_DISABLE_IT(CAN_IT_FMP0) ,关闭了 FIFO0 的消息挂起中断, 整体代码如下;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
|
/**
* @brief Handles CAN interrupt request
* @param hcan: pointer to a CAN_HandleTypeDef structure that contains
* the configuration information for the specified CAN.
* @retval None
*/
void HAL_CAN_IRQHandler(CAN_HandleTypeDef* hcan)
{
uint32_t tmp1 = 0U, tmp2 = 0U, tmp3 = 0U;
uint32_t errorcode = HAL_CAN_ERROR_NONE;
/* Check Overrun flag for FIFO0 */
tmp1 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_FOV0);
tmp2 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_FOV0);
if(tmp1 && tmp2)
{
/* Set CAN error code to FOV0 error */
errorcode |= HAL_CAN_ERROR_FOV0;
/* Clear FIFO0 Overrun Flag */
__HAL_CAN_CLEAR_FLAG(hcan, CAN_FLAG_FOV0);
}
/* Check Overrun flag for FIFO1 */
tmp1 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_FOV1);
tmp2 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_FOV1);
if(tmp1 && tmp2)
{
/* Set CAN error code to FOV1 error */
errorcode |= HAL_CAN_ERROR_FOV1;
/* Clear FIFO1 Overrun Flag */
__HAL_CAN_CLEAR_FLAG(hcan, CAN_FLAG_FOV1);
}
/* Check End of transmission flag */
if(__HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_TME))
{
tmp1 = __HAL_CAN_TRANSMIT_STATUS(hcan, CAN_TXMAILBOX_0);
tmp2 = __HAL_CAN_TRANSMIT_STATUS(hcan, CAN_TXMAILBOX_1);
tmp3 = __HAL_CAN_TRANSMIT_STATUS(hcan, CAN_TXMAILBOX_2);
if(tmp1 || tmp2 || tmp3)
{
tmp1 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_TXOK0);
tmp2 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_TXOK1);
tmp3 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_TXOK2);
/* Check Transmit success */
if(tmp1 || tmp2 || tmp3)
{
/* Call transmit function */
CAN_Transmit_IT(hcan);
}
else /* Transmit failure */
{
/* Set CAN error code to TXFAIL error */
errorcode |= HAL_CAN_ERROR_TXFAIL;
}
/* Clear transmission status flags (RQCPx and TXOKx) */
SET_BIT(hcan->Instance->TSR, CAN_TSR_RQCP0 | CAN_TSR_RQCP1 | CAN_TSR_RQCP2 | \
CAN_FLAG_TXOK0 | CAN_FLAG_TXOK1 | CAN_FLAG_TXOK2);
}
}
tmp1 = __HAL_CAN_MSG_PENDING(hcan, CAN_FIFO0);
tmp2 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_FMP0);
/* Check End of reception flag for FIFO0 */
if((tmp1 != 0U) && tmp2)
{
/* Call receive function */
CAN_Receive_IT(hcan, CAN_FIFO0);
}
tmp1 = __HAL_CAN_MSG_PENDING(hcan, CAN_FIFO1);
tmp2 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_FMP1);
/* Check End of reception flag for FIFO1 */
if((tmp1 != 0U) && tmp2)
{
/* Call receive function */
CAN_Receive_IT(hcan, CAN_FIFO1);
}
/* Set error code in handle */
hcan->ErrorCode |= errorcode;
tmp1 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_EWG);
tmp2 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_EWG);
tmp3 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_ERR);
/* Check Error Warning Flag */
if(tmp1 && tmp2 && tmp3)
{
/* Set CAN error code to EWG error */
hcan->ErrorCode |= HAL_CAN_ERROR_EWG;
}
tmp1 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_EPV);
tmp2 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_EPV);
tmp3 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_ERR);
/* Check Error Passive Flag */
if(tmp1 && tmp2 && tmp3)
{
/* Set CAN error code to EPV error */
hcan->ErrorCode |= HAL_CAN_ERROR_EPV;
}
tmp1 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_BOF);
tmp2 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_BOF);
tmp3 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_ERR);
/* Check Bus-Off Flag */
if(tmp1 && tmp2 && tmp3)
{
/* Set CAN error code to BOF error */
hcan->ErrorCode |= HAL_CAN_ERROR_BOF;
}
tmp1 = HAL_IS_BIT_CLR(hcan->Instance->ESR, CAN_ESR_LEC);
tmp2 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_LEC);
tmp3 = __HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_ERR);
/* Check Last error code Flag */
if((!tmp1) && tmp2 && tmp3)
{
tmp1 = (hcan->Instance->ESR) & CAN_ESR_LEC;
switch(tmp1)
{
case(CAN_ESR_LEC_0):
/* Set CAN error code to STF error */
hcan->ErrorCode |= HAL_CAN_ERROR_STF;
break;
case(CAN_ESR_LEC_1):
/* Set CAN error code to FOR error */
hcan->ErrorCode |= HAL_CAN_ERROR_FOR;
break;
case(CAN_ESR_LEC_1 | CAN_ESR_LEC_0):
/* Set CAN error code to ACK error */
hcan->ErrorCode |= HAL_CAN_ERROR_ACK;
break;
case(CAN_ESR_LEC_2):
/* Set CAN error code to BR error */
hcan->ErrorCode |= HAL_CAN_ERROR_BR;
break;
case(CAN_ESR_LEC_2 | CAN_ESR_LEC_0):
/* Set CAN error code to BD error */
hcan->ErrorCode |= HAL_CAN_ERROR_BD;
break;
case(CAN_ESR_LEC_2 | CAN_ESR_LEC_1):
/* Set CAN error code to CRC error */
hcan->ErrorCode |= HAL_CAN_ERROR_CRC;
break;
default:
break;
}
/* Clear Last error code Flag */
hcan->Instance->ESR &= ~(CAN_ESR_LEC);
}
/* Call the Error call Back in case of Errors */
if(hcan->ErrorCode != HAL_CAN_ERROR_NONE)
{
/* Clear ERRI Flag */
hcan->Instance->MSR = CAN_MSR_ERRI;
/* Set the CAN state ready to be able to start again the process */
hcan->State = HAL_CAN_STATE_READY;
/* Disable interrupts: */
/* - Disable Error warning Interrupt */
/* - Disable Error passive Interrupt */
/* - Disable Bus-off Interrupt */
/* - Disable Last error code Interrupt */
/* - Disable Error Interrupt */
/* - Disable FIFO 0 message pending Interrupt */
/* - Disable FIFO 0 Overrun Interrupt */
/* - Disable FIFO 1 message pending Interrupt */
/* - Disable FIFO 1 Overrun Interrupt */
/* - Disable Transmit mailbox empty Interrupt */
__HAL_CAN_DISABLE_IT(hcan, CAN_IT_EWG |
CAN_IT_EPV |
CAN_IT_BOF |
CAN_IT_LEC |
CAN_IT_ERR |
CAN_IT_FMP0|
CAN_IT_FOV0|
CAN_IT_FMP1|
CAN_IT_FOV1|
CAN_IT_TME);
/* Call Error callback function */
HAL_CAN_ErrorCallback(hcan);
}
}
|
最后,找到无法进入接收中断的原因,是CAN总线出现发送错误的情况,从而触发了错误警告标志位 EWGF ,进而将关闭了消息挂起中断。
总结
本文简单介绍了在STM32F407上的CAN总线调试过程,项目中难免会遇到各种问题,解决之后,大家要及时做好总结和复盘,技术在于积累和沉淀,相互学习,共同进步。
